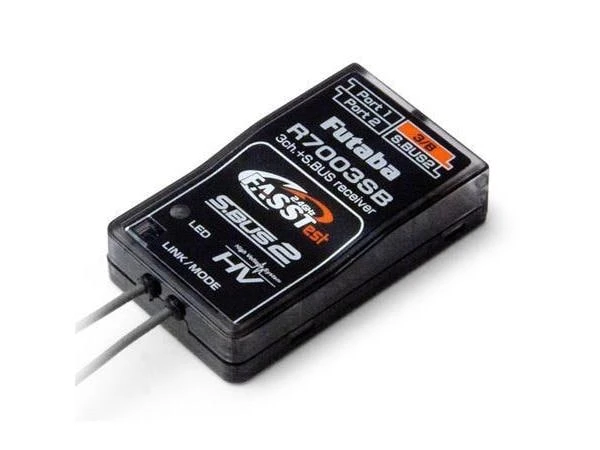

Der R7003SB ist ein 2.4 GHz FASSTest S.BUS-Empfänger mit voller Reichweite und integriertem Telemetriesender. Er ist einsetzbar vom Mini-Heli bis zum Grossflugmodell. Die Ausgänge der 3 PWM-Servokanäle sind in 11 Gruppen den Ausgängen Port 1 und 2 zuteilbar, wodurch Ausgangsbelegung weitgehend frei gewählt werden kann.
Schnelle Reaktionszeit und hohe Signalqualität
Die Ausgabegeschwindigkeit der Steuerimpulse lässt sich auf 6,3 ms statt 16 ms umschalten, was zu einer noch kürzeren Reaktionszeit führt. Das 2-Antennen-Diversity-System prüft ständig die Signalqualität beider Antenneneingänge und schaltet blitzschnell und übergangslos auf das bessere Eingangssignal um.
S.BUS Ausgang
Am S.Bus Ausgang können direkt bis zu 18 der neuen, programmierbaren S.BUS Servos oder Peripheregeräte wie Kreisel, Flybarless-Systeme oder Drehzahlregler angeschlossen werden. Dabei ist eine Zuleitung für alle Kanäle zuständig. Weitere Standard-Servos können über S.BUS PWM-Adapter am Empfänger angeschlossen werden.
Telemetrie
Über den S.BUS2-Anschluss können S.BUS2-Geräte oder Sensoren angeschlossen und bis zu 32 Telemetrie-Datensätze übertragen werden. Der im Empfänger integrierte Sender funkt die am S.BUS2-Anschluss anliegenden Telemetrie-Daten zum FASSTest-Sender, wo diese im Display angezeigt, angesagt oder akustisch ausgegeben werden. Alternativ können die Daten auch zur separaten Telemetry-Box gefunkt werden.
Externe Spannungsmessung
Beim Anschluss des Empfängers werden automatisch die Daten wie, Empfängerakkuspannung, externe Spannung (bis 70 V DC) sowie die Antennensignalstärke, also die wichtigsten Telemetrie-Daten, zu Boden gefunkt. Zur Messung der externen Spannung (Flugakku) wird der Ausgang Port 2 von Servobetrieb auf Spannungsmessung umgeschaltet, ein Adapterkabel ist im Lieferumfang enthalten.Der Spannungs-Anschluss erfolgt über das optionale Anschlusskabel „Extra Voltage“
Telemetrie – immer informiert
Die Telemetrie, auch Fernmessung genannt, dient zur Übertragung von Messwerten eines am Messort befindlichen Sensor zu einer räumlich getrennten Stelle wie einer Fernsteuerung. Mit den entsprechenden Sensoren sind Sie dadurch beispielsweise immer bestens über die Spannung des Akkus, Drehzahl des Motors, Temperatur und Geschwindigkeit informiert.
| Dimensionen | |
|---|---|
| Tiefe | 37.4 mm |
| Breite | 22.5 mm |
| Höhe | 9.3 mm |
| Gewicht | 7.2 g |
| Fernsteuerung | |
| Modulation | FASSTest |
| Weitere Informationen | |
| Weitere Informationen | 3 Kanäle PWM oder 18 Kanäle mit S.BUS |
| Empfänger | |
| Einsatzbereich | Flugmodelle |
| Telemetrie | Ja |
| Anzahl Kanäle | 3 |
| Hersteller | |
| Herstellername | Futaba |
| Herstellernummer | 05102574-1 |
| Herstellergarantie | 24 Monate |
| Garantieinformationen | Futaba |
Dokumente
- DE_Handbuch_R7003SB
