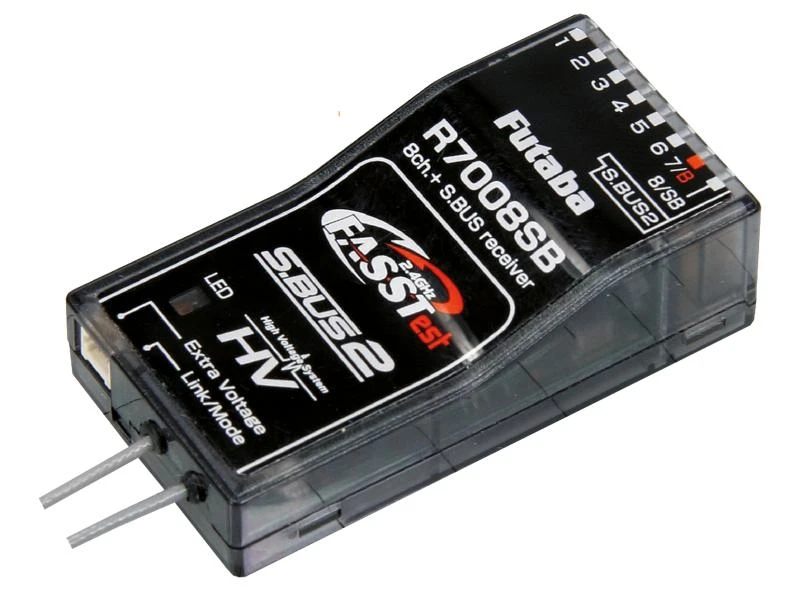

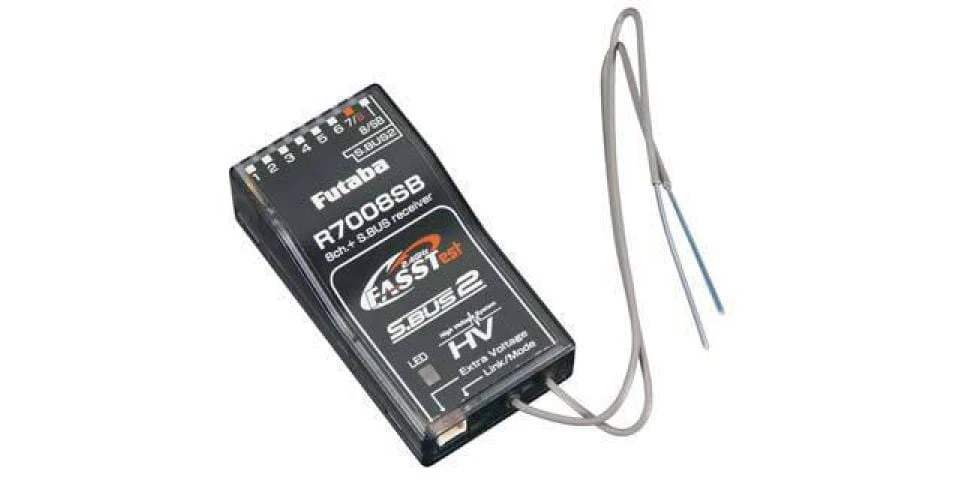

Futaba Empfänger R7008SB

Der R7008SB ist ein 2,4GHz FASSTest S.BUS-Empfänger mit voller Reichweite und integriertem Telemetriesender. Er ist einsetzbar vom Mini-Heli bis zum Grossflugmodell. Die Ausgänge der 8 PWM-Servokanäle sind den Ausgängen Port 1 und 2 zuteilbar, wodurch Ausgangsbelegung weitgehend frei gewählt werden kann.

S.BUS Ausgang

Am S.Bus Ausgang können direkt bis zu 18 der neuen, programmierbaren S.BUS Servos oder Peripheregeräte wie Kreisel, Flybarless-Systeme oder Drehzahlregler angeschlossen werden. Dabei ist eine Zuleitung für alle Kanäle zuständig. Weitere Standard-Servos können über S.BUS PWM-Adapter am Empfänger angeschlossen werden.

Telemetrie

Über den S.BUS2-Anschluss können S.BUS2-Geräte oder Sensoren angeschlossen und bis zu 32 Telemetrie-Datensätze übertragen werden. Der im Empfänger integrierte Sender funkt die am S.BUS2-Anschluss anliegenden Telemetrie-Daten zum FASSTest-Sender, wo diese im Display angezeigt, angesagt oder akustisch ausgegeben werden. Alternativ können die Daten auch zur separaten Telemetry-Box gefunkt werden.

Externe Spannungsmessung

Beim Anschluss des Empfängers werden automatisch die Daten wie, Empfängerakkuspannung, externe Spannung (bis 70 V DC) sowie die Antennensignalstärke, also die wichtigsten Telemetrie-Daten, zu Boden gefunkt. Der Spannungs-Anschluss erfolgt über das optionale Anschlusskabel „Extra Voltage“

Telemetrie – immer informiert

Die Telemetrie, auch Fernmessung genannt, dient zur Übertragung von Messwerten eines am Messort befindlichen Sensor zu einer räumlich getrennten Stelle wie einer Fernsteuerung. Mit den entsprechenden Sensoren sind Sie dadurch beispielsweise immer bestens über die Spannung des Akkus, Drehzahl des Motors, Temperatur und Geschwindigkeit informiert.

Dokumente

• DE_Handbuch_R7008SB

Lieferumfang

• Empfänger
• Stecker für DATA port
• Kurzanleitung
